Гидрозамок — это управляемый обратный клапан, предназначенный для фиксации гидроцилиндра или гидромотора под нагрузкой. Он перекрывает обратный поток рабочей жидкости и не позволяет исполнительному механизму самопроизвольно перемещаться при остановке насоса, падении давления или повреждении гидролинии.
Такие клапаны применяются в строительной, сельскохозяйственной, горнодобывающей и промышленной технике.
Устройство гидрозамка
Основные элементы гидрозамка:
-
Корпус. Обеспечивает герметичность и защищает внутренние детали. Обычно изготавливается из стали, чугуна или алюминиевого сплава.
-
Запорный элемент. Перекрывает поток жидкости. В зависимости от конструкции используется шарик, конус или плунжер.
-
Управляющий поршень. Открывает запорный элемент при подаче давления в пилотную линию.
-
Пружина. Возвращает клапан в закрытое положение после снятия управляющего давления.
Виды гидрозамков
По количеству запираемых линий гидрозамки делятся на два типа.
Односторонние
Односторонний гидрозамок блокирует поток в одной гидролинии. Он применяется, когда нагрузку необходимо удерживать только с одной стороны гидроцилиндра.
Двусторонние
Двусторонний гидрозамок состоит из двух управляемых обратных клапанов и блокирует обе линии гидроцилиндра. Такое решение обеспечивает фиксацию штока независимо от направления нагрузки.
По способу управления гидрозамки могут быть гидравлическими, электромагнитными или пневматическими. В мобильной гидравлике чаще всего используются клапаны с гидравлическим пилотным управлением.
Принцип работы
В исходном состоянии запорный элемент прижат к седлу и перекрывает обратный поток жидкости. Благодаря этому рабочий орган машины остаётся в заданном положении.
При подаче давления в пилотную линию управляющий поршень открывает клапан. Жидкость получает возможность выйти из соответствующей полости гидроцилиндра, после чего шток начинает перемещаться.
После снятия управляющего давления пружина снова закрывает клапан.
В двустороннем гидрозамке давление, подаваемое в одну полость цилиндра, одновременно открывает клапан на сливной линии противоположной полости.
Где применяются гидрозамки
Гидрозамки устанавливаются в системах, где необходимо исключить самопроизвольное движение исполнительного механизма.
-

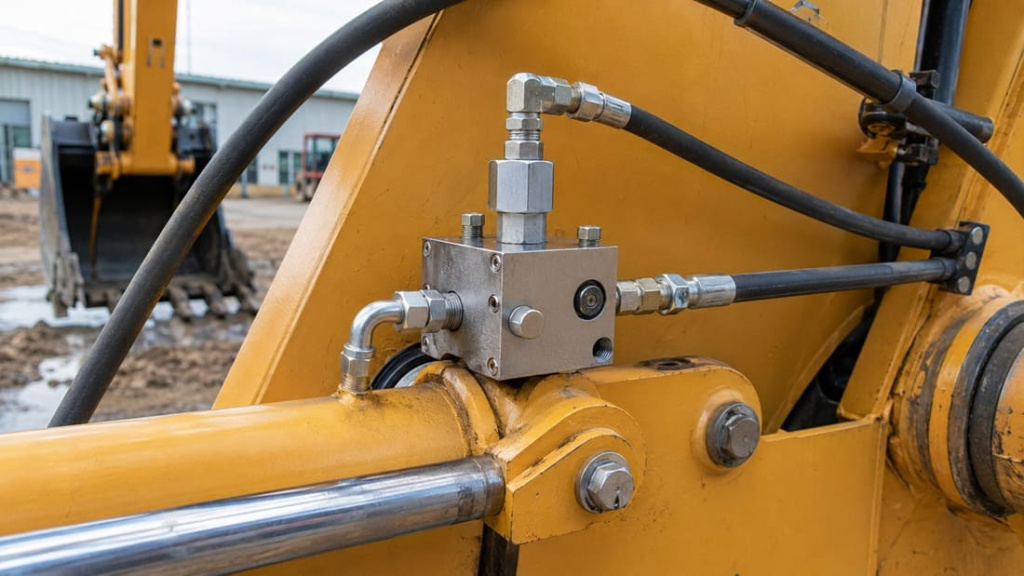

Строительная техника. Экскаваторы, погрузчики, автокраны, подъемные платформы и бульдозеры. Клапаны фиксируют стрелы, ковши, опоры и другие рабочие органы.
-
Сельскохозяйственная техника. Тракторы, комбайны, опрыскиватели и навесное оборудование. Гидрозамки удерживают рабочие механизмы во время движения и выполнения операций.
-
Горнодобывающее оборудование. Буровые установки, карьерные экскаваторы и самосвалы, работающие с высокими нагрузками.
Промышленное оборудование. Прессы, подъёмники, станки и производственные линии с гидравлическим приводом.
Преимущества гидрозамков
Гидрозамок выполняет несколько важных функций:
-
фиксирует гидроцилиндр под нагрузкой;
-
предотвращает обратное движение жидкости;
-
снижает риск самопроизвольного опускания рабочего органа;
-
повышает точность управления;
-
уменьшает вероятность аварий при падении давления;
-
снижает нагрузку на другие элементы гидросистемы.
Для эффективной фиксации гидрозамок рекомендуется устанавливать как можно ближе к гидроцилиндру. Это уменьшает объём незапертой жидкости и повышает устойчивость механизма.
Возможные недостатки
Установка гидрозамка увеличивает гидравлическое сопротивление системы и усложняет схему. При неправильном подборе клапан может замедлять движение гидроцилиндра, вызывать скачки давления или нестабильную работу механизма.
На работу устройства также влияют чистота рабочей жидкости, герметичность соединений и правильное соотношение пилотного и рабочего давления.
Как выбрать гидрозамок
При подборе учитывают:
-
максимальное рабочее давление;
-
номинальный расход;
-
тип и размер присоединения;
-
количество запираемых линий;
-
давление открытия;
-
коэффициент пилотного управления;
-
допустимую внутреннюю утечку;
-
температуру и тип рабочей жидкости;
-
характер действующей нагрузки.
Пропускная способность гидрозамка должна соответствовать расходу в системе. Слишком маленькое проходное сечение создаёт дополнительное сопротивление и приводит к нагреву масла. Гидрозамок удерживает гидравлический исполнительный механизм в заданном положении и предотвращает обратный поток жидкости. Он повышает безопасность оборудования, обеспечивает стабильную работу гидропривода и снижает риск неконтролируемого перемещения рабочих органов.
Для надежной работы клапан необходимо правильно подобрать по давлению, расходу, типу управления и параметрам нагрузки.
